Shandong TaoFong CNC Machine Tool Co., Ltd. je jedním z předních výrobců a dodavatelů hliníkových 5osých cnc frézek v Číně, také podporuje přizpůsobené služby. Vítejte u nákupu vysoce kvalitní hliníkové 5osé cnc frézky na prodej zde z naší továrny. Dobré služby a rozumná cena jsou k dispozici.

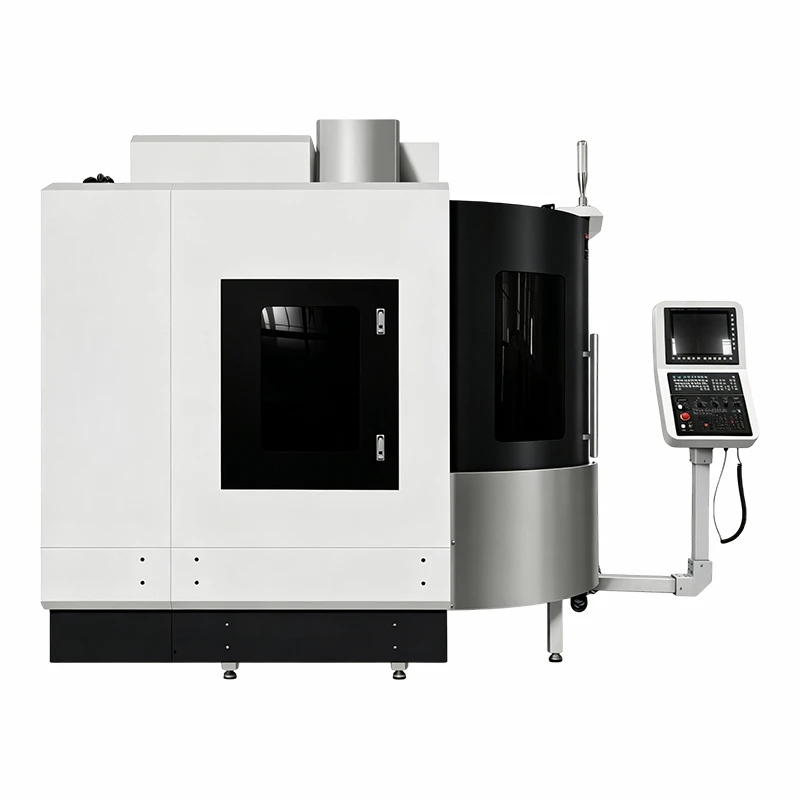

Hliníková 5osá cnc frézka AMC700 má vyhrazenou rychlou-rychlost a vysokou přesnost 3+2 pěti{4}}osých CNC zařízení, která zvládnou zpracování hliníkové slitiny s velmi dobrou produktivitou a přesností. Na rozdíl od obecného-účelu, který zahrnuje technologii optimalizace hliníku, 3+2 flexibilitu polohování a nákladovou-efektivitu. . Abychom tyto problémy vyřešili, přijali jsme 3+2 princip polohování: dvě rotační osy A a C se používají k nastavení- hliníkového obrobku do ideální polohy; A pak jsou na tomto základě provedeny tři-lineární{13}}osy XYZ s dobrou stabilitou a účinností pro řezání, bude velmi snadné tyto problémy vyřešit. Použitelné pro zpracování různých hliníkových produktů, jako jsou 6061, 7075, 5052-hliníkové slitiny a jejich kompozity; poskytuje vysoce-přesné a rychlé-metody zpracování při nízkých nákladech pro automobilové lehké-díly, elektronické komponenty 3C, hliníkové díly Arian, průmyslovou výrobu forem v hliníkovém průmyslu.
Výhody produktu
Hliník-Optimalizované 3+2 umístění a vysoká přesnost
AMC700 je levný-hliník pro speciální účely s pěti-osou; obsahuje dva motory: jeden je napájen přímo stejnosměrnou elektřinou a druhý je napájen kartáčovaným vinutím pro zvýšení výkonu díky bezkomutátorové technologii. Realizujte jedno-upínání, abyste dosáhli více-úhlového a vícenásobného{6}}obrábění hliníkových obrobků-; Eliminuje nahromaděné odchylky způsobené opakovanými upnutími a snižuje míru odmítnutí pod 0,8 % - Efektivní řešení problému deformace tenkostěnných hliníkových součástí v Multi-svorce. Vybaveno inteligentní technologií kompenzace tepelné chyby a tabulkami{13} řezných parametrů specifických pro hliník, které umožňují autonomně upravit rychlost odříznutí{{14}a dráhu pojezdu;
Kompaktní konstrukce a hliníková-přizpůsobená konfigurace
Celkové rozměry jsou 2800*2500*2900 mm a jeho čistá hmotnost je asi 11t; Má malou-svislou formu a potřebuje pouze 16-20 čtverečních stop, aby zabrala půdu v prostředí dílny nebo továrny na elektroniku třídy C{10}}. Rozměry pracovního stolu 700 × 700 mm jsou vhodné pro podporu zpracování malých- až středně{12}}hliníkových obrobků-, včetně skořepin z hliníkové slitiny, tenkostěnných dílů a hliníkových forem. Standardní konfigurace se zásobníkem nástrojů s 36-ramenem{18}}typu, který dokáže dokončit výměnu nástrojů za pouhé dvě-a-a-půl sekundy a podporuje různé procesy, jako je frézování, vrtání, zdrsňování otvorů, závitování na hliníkových dílech. Poskytuje výběr robota pro odstraňování hliníkových třísek nebo vakuového upínacího zařízení, které může splňovat požadavky v různých časech.
Vysoce{0}}účinné zpracování hliníku a design proti přilepení-
AMC-700 je vybaven přímým pohonem o výkonu 15 kilowattů, který podporuje maximální řeznou rychlost až 12 000 ot./min. a může být poháněn nejvyšší rychlostí podle požadavků uživatelů v pořadí. Zpracování hliníku v režimu polohy 3+2 se používá pro krátké, tuhé frézy ke snížení vibrací při řezání; tato metoda tedy může zvýšit produktivitu řezání hliníku až o 50 %.
Cenově-efektivní a snadná obsluha
Ve srovnání s plně sedmi{0}}aluminiovými-stroji na zpracování hliníku má AMC700 o 35 procent nižší počáteční investiční a provozní náklady; Proto je vhodný pro malé-a{5}}střední výrobce hliníkových produktů. , K dispozici je pohodlný program pro řízení polohy 3+2; volitelné modely zahrnují CNC systémy Fanuc, Siemens a GSK; knihovna parametrů zpracování hliníku obsahuje před-nainstalovaná nastavení pro šest standardních typů hliníku: 6061-T3, 7075-T4/5/6/9-RC, 5052. Operátoři tříosého obrábění hliníku jsou na to zvyklí relativně brzy poté, co se naučí, takže mohou snížit náklady na školení pro podnik.
Hlavní technické parametry produktu
|
SPECIFIKACE |
Jednotky |
AMC700 |
|
Posuv osy X/Y/Z- |
mm |
800/650/650 |
|
Maximální vzdálenost od čela vřetena k povrchu disku osy C- |
mm |
30-680 |
|
Max. vzdálenost od středu vřetena k povrchu disku osy C-v ose 90 stupňů A- |
mm |
325(opt:445) |
|
Vzdálenost od středu vřetena k povrchu vedení sloupu |
mm |
670 |
|
Specifikace vřetena |
mm |
150 |
|
Kužel vřetena |
-- |
BT40 |
|
Max. otáčky vřetena |
RPM |
12000 |
|
Výkon motoru vřetena |
KW |
11/15 |
|
Rychlý posuv X/Y/Z |
m/min |
36/36/36 |
|
Snížení rychlosti posuvu |
mm/min |
1-12000 |
|
Typ pohonu otočného stolu |
-- |
Přímý pohon |
|
Průměr otočného stolu |
mm |
500 |
|
Průměr otočného pracovního stolu |
mm |
700 |
|
Maximální nosnost otočného pracovního stolu |
kg |
300 |
|
Časopis nástrojů |
T |
24 |
|
Čas výměny nástroje |
s |
3 |
|
Max. průměr nástroje (plná náplň/přilehlý) |
mm |
70/120 |
|
Max.délka nástroje |
mm |
300 |
|
Max.hmotnost nástroje |
kg |
8 |
|
Hmotnost stroje |
T |
7.5 |
|
Celková velikost stroje (D*Š*V) |
mm |
2800*2500*2900 |
Standardní detaily stroje
Otočný pracovní stůl
Standardně s otočným pracovním stolem.
ŘÍDÍCÍ SYSTÉM
Standard: ovládání GSK980 / KND1000
TAIWANSKÉ PŘESNÉ VŘETENO
1. Tchajwanské vřeteno BT40 8000ot./min
2. Úspěšný test dynamické rovnováhy ISO
TAIWANSKÝ MAGAZÍN NÁŘADÍ
1.Taiwan OKADA arm 24 zásobník nástrojů .
2. doba výměny nástroje pouze 2-3 sekundy.
1 Vodící šroub slavné značky,
2. ložisko vodícího šroubu pomocíSKF nebo NACHIložisko,3. spojkaYCpřímo připojeno
TAIWANSKÉ PŘESNÉ LINEÁRNÍ LINIE
1. Taiwan vysokorychlostní válečková lineární vodicí lišta, přesnost polohování může dosáhnout třídy μm
MAZACÍ SYSTÉM
HERG Automatické centrální mazací zařízení .
PNEUMATICKÉ KOMPONENTY
Standardní sAirTACPneumatické komponenty
1. sSchneiderbezpečnostní elektrické komponenty
2. Quick zástrčkajako standard
Aplikační scénáře
Zpracování automobilových lehkých hliníkových dílů:Široce se používá při výrobě lehkých automobilových hliníkových dílů, včetně krytů baterií, sestav nábojů a držáků motoru. Návrh optimalizace hliníku pro AMC700, stejně jako tři -mechanismy pro nastavení polohy, poskytují dostatečnou tloušťku pro obrobky z hliníkového materiálu- bez jevu deformace při vysokých-požadavcích na pevnost a zároveň splňují požadavky na lehké konstrukce v automobilovém oboru souvisejícím s elektrickými vozidly.
Výroba elektronických hliníkových komponent 3C:Používá se ke zpracování elektronických hliníkových dílů 3C, jako jsou mobilní telefony, tablety a hliníkové chladiče. Vysokorychlostní vřeteno a technologie zabraňující přilepení-byly přijaty, aby bylo zajištěno, že se na hliníkové části po zpracování neobjeví žádné škrábance nebo otřepy; Přidána tří-do-dvou-nastavitelná struktura pro vrtání otvorů různých směrů pro malé- elektronické součástky.
Zpracování leteckých dílů z hliníku:Vhodné pro zpracování leteckých hliníkových součástí, jako jsou konstrukční díly z hliníkových slitin, příslušenství leteckých motorů a rámy dronů. AMC-700 je přesný, s dobrou opakovatelností při přísném použití hliníkového-materiálu pro výrobu leteckých-dílů; Tříbodová a dvoupolohová metoda byla přijata ke zlepšení rychlosti zpracování složitých povrchových oblastí běžně se vyskytujících na lehkých hliníkových konstrukcích.
Výroba hliníkových forem:Zpracování malých a středních{0}}hliníkových forem, včetně vložek-vstřikovacích-forem na hliník, formy-pro odlévání a základny hliníkové formy. Vysoká-rychlost řezání, vysoká-výkonnostní přesnost je špičková- technologie schopná rychle tvarovat složité dutiny forem, aby se zkrátila doba sekundárního zpracování pro efektivitu výroby forem.
Zakázkové zpracování hliníkových dílů:Ideální pro malé{0}}sériové zakázkové zpracování hliníkových dílů, jako jsou komponenty hliníkových robotů Hliníkové dekorativní díly Hliníkové přesné instrumentální produkty. Režim určování polohy 3 + 2 může vyvážit flexibilitu zpracování a náklady; Hliníkový -optimalizovaný design je přizpůsoben různým řezným charakteristikám hliníkových slitin, snižuje opotřebení nástrojů a náklady na zpracování.
FAQ
Otázka: Jaké jsou klíčové specifikace hliníkové 5osé cnc frézky AMC700?
A: Pracovní-kus Velikost stolu: 700 × 700 mm; Jmenovitá nosnost: 300 kg. Posuv osy X/Y/Z je 700 × 750 × 500 mm, rozsah otáčení osy A- ±120 stupňů, osa C- kontinuální indexování o 360 stupňů. Otáčky vřetena jsou v rozsahu 40-12000 ot./min.; Rychlý posuv: 65 mm/min; Přesnost polohování: ±0. 004mm (X/Y/Z); Chyba polohování opakovatelnosti:±0,003mm(A/C); Výkon motoru vřetena je 11kW (volitelně 33kW), kapacita zásobníku nástrojů 24 stanic (volitelně 32 stanic).
Otázka: Jaká je výhoda AMC700 ve srovnání s jinými 3+2 pěti- stroji na zpracování hliníku?
Odpověď: Speciální hliníkové provedení: Dodává se s protipřilnavým držákem na nástroje, velkokapacitním{1}}chladicím systémem stlačeného vzduchu-a vestavěnou šablonou parametrů zpracování hliníku-, která řeší problémy, jako je přilnavost nástroje během zpracování hliníkových materiálů, povrchové otřepy nebo deformace tenkých-dílů stěn. Je vybavena vysokootáčkovým vřetenem-a byla optimalizována tak, aby se snížila spotřeba materiálu hliníku ve srovnání se standardními-vybavenými třemi-a- dvěma stroji.
Otázka: Jaké hliníkové materiály dokáže zpracovat a zvládne tenkostěnné hliníkové díly-?
Odpověď: Zpracovává hlavně hliníkové slitiny 6061, 7075 a 5052 a hliníkové-kompozitní materiály; Jsou široce používány v automobilovém průmyslu, 3C a leteckém průmyslu. Ano, jeho 3+2 režim polohování a anti{7}}deformační design jsou schopny do určité míry zabránit vlivu deformovaných tenkostěnných hliníkových komponent- na přesnost zpracování a kvalitu povrchu.
Otázka: Jaké po{0}}prodejní služby jsou poskytovány a jaká je záruční doba?
A: Záruční doba: 15 měsíců; Kritickými součástmi jsou vřeteno, otočný stůl a CNC systém s dvouletou-zárukou. Poskytněte 24{4}}hodinovou-technickou podporu přes noc,-opravu na místě, bezplatnou dodávku originálních dílů, zajistěte školení operátorů zaměřené na programování hliníku-3+2 a před dodáním proveďte kontrolu před dodáním. Díly již byly dodány obratem na vyžádání.
Otázka: Jaké jsou požadavky na výkon a tlak vzduchu a jak udržovat stroj pro dlouhodobé-zpracování hliníku?
A: Napájení: Jmenovité napětí / frekvence=380V/50 Hz; Rozsah tlaku vzduchu pro střední-nízký/vysoký tlak v tomto systému. Pro dlouhodobý-stabilní provozní stav zařízení je třeba hliníkové čipy denně čistit; Pravidelně kontrolujte a opravujte antiadhezní zařízení; Řezný olej vyměňte jednou ročně; Provádějte roční kalibrace stroje.
